Приехали переделанные платы, на этот раз правильные. Ссылку выше исправил на них. Вот только вряд ли руки дойдут до них раньше середины сентября.

Ссылка  - это уже исправленные? А то по ней "Shared on July 12th, 2017 11:25. "

[2017-08-07 05:29:12] night_ghost писал(а): Да, вот с тех пор оно и ехало.

Перезаказал платы, буду ждать.

Мне тоже вчера пришли платы, на беглый взгляд нормально, деталь  пока некогда было копаться.

Сделаете фото с деталями, в хорошем разрешении?

Итак, сборка маяка.

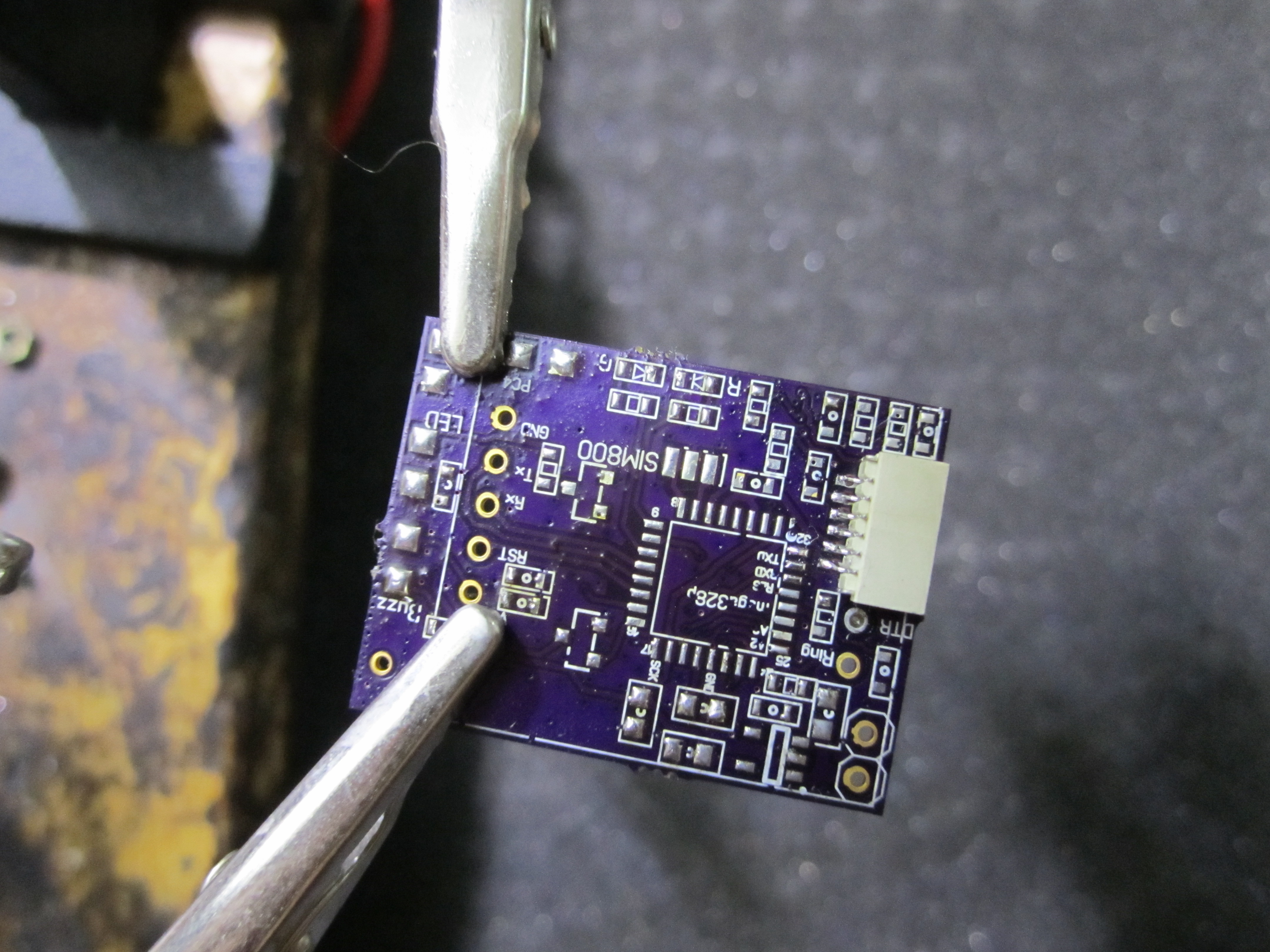

1. Плату аккуратно облуживаем под монтаж SMD компонентов, стараясь не залить отверстия. После этого паяем разъем - его надо греть "с изнанки", иначе покривится.

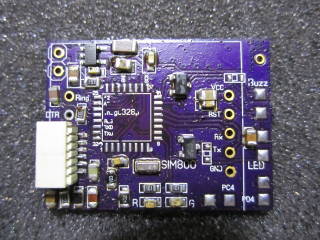

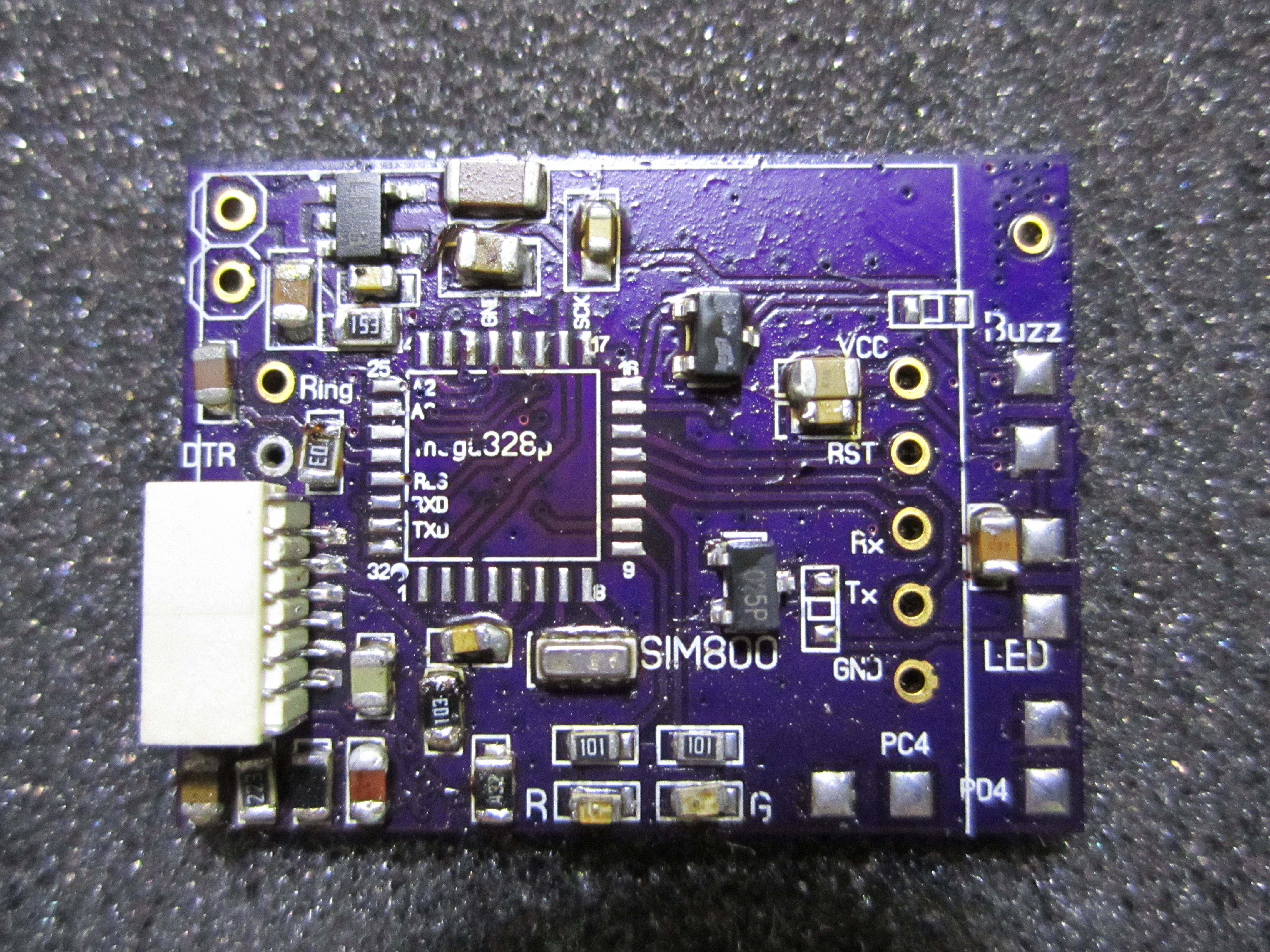

После этого устанавливаем всю мелочевку и припаиваем. Номиналы конденсаторов особо не важны - они почти все блокировочные. Желательно просто чтобы были разными. Последней сажаем АТмегу, снятую с Ардуины и с загрузчиком - прошивать загрузчик на плате неудобно, нужных выводов нет.

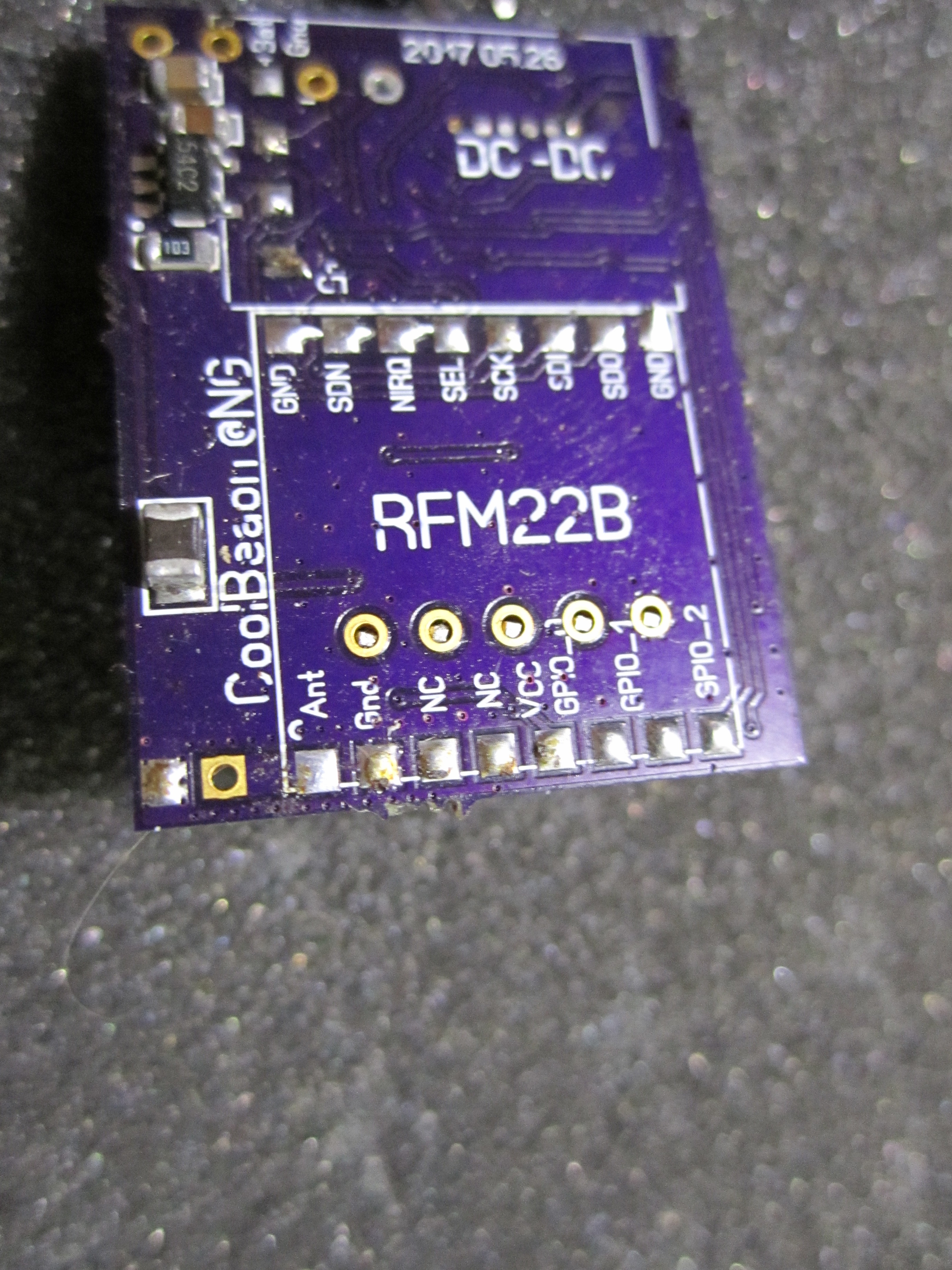

ставим мелочевку на другую сторону. Единственный резистор на этой стороне задает ток зарядки, 10к это 100ма. Над РФМкой - дроссель.

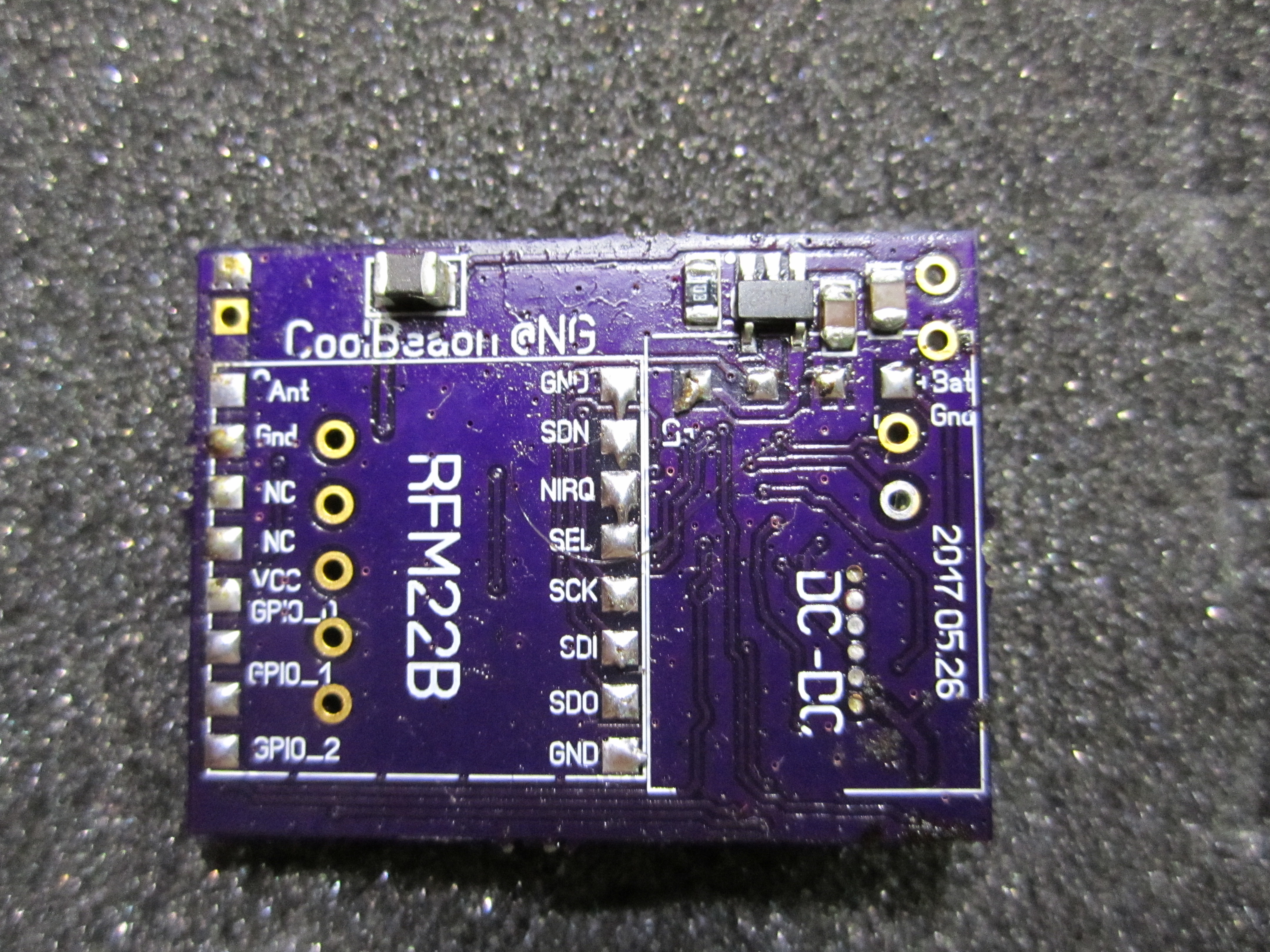

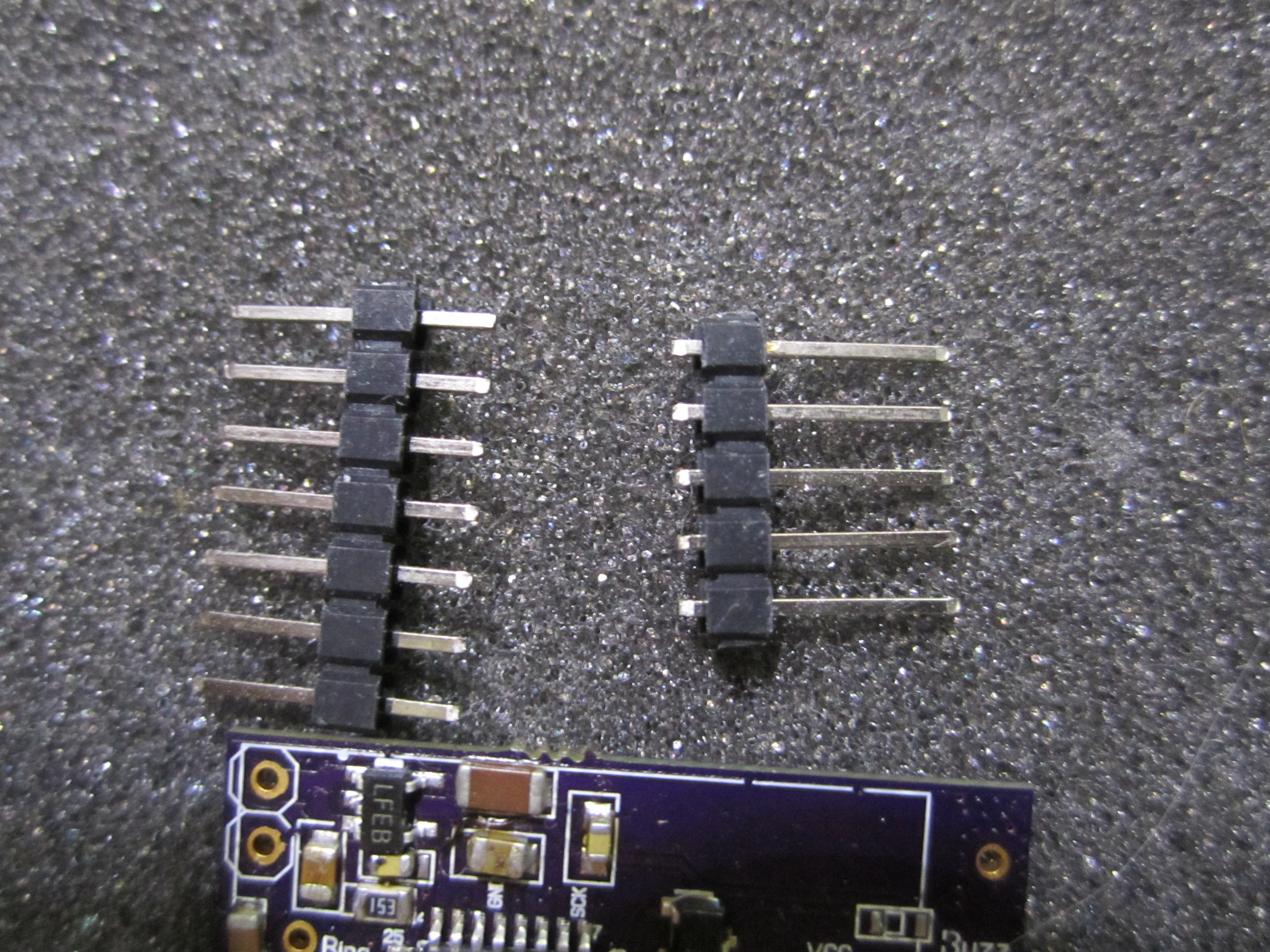

теперь подготавливаем разъемы - сдвигаем ноги так чтобы они не выступали из платы. Проще всего вставить их в пустую плату на столе и нажать пинцетом.

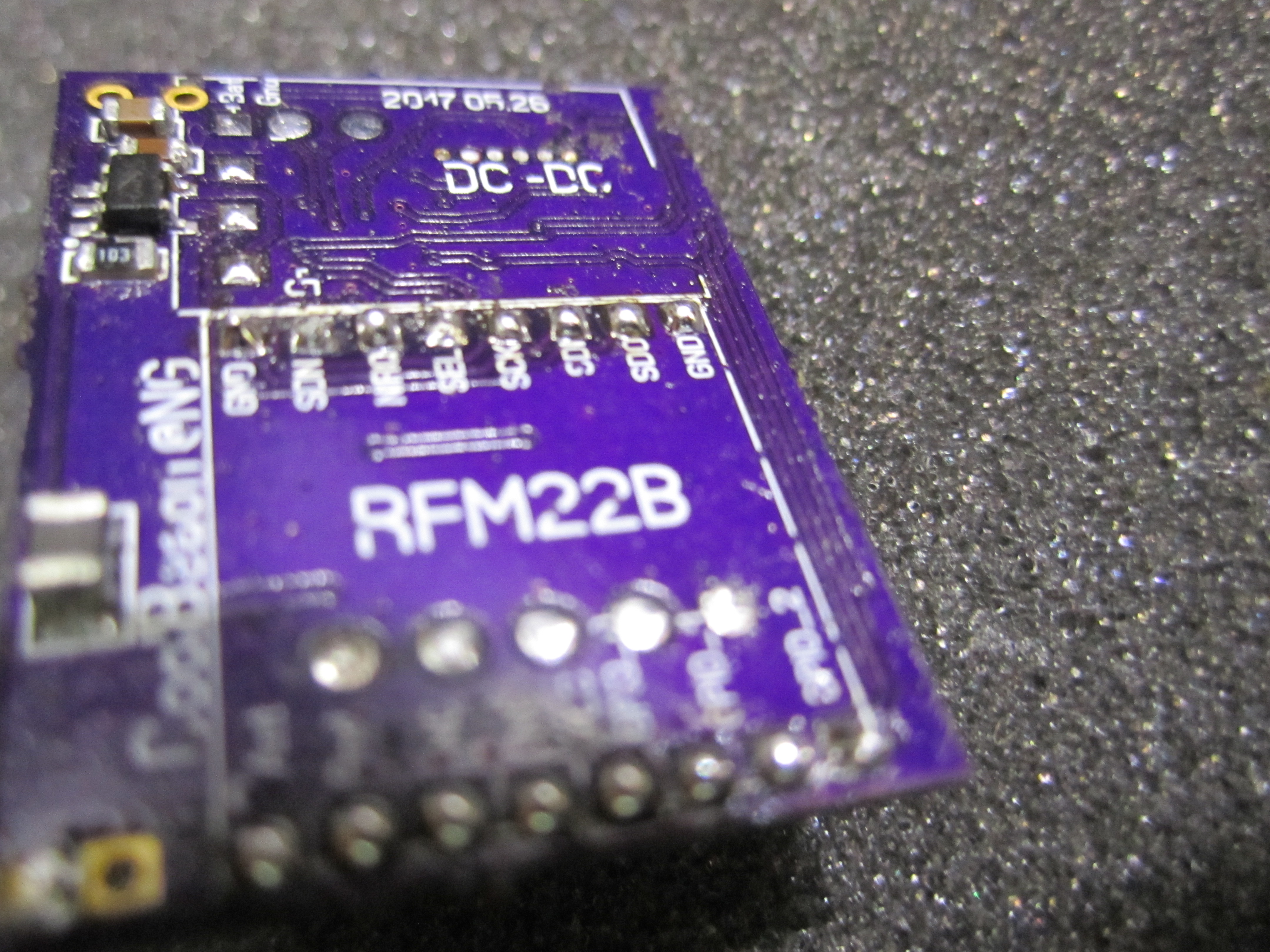

Аккуратно пропаиваем, чтобы толщина припоя была минимальна

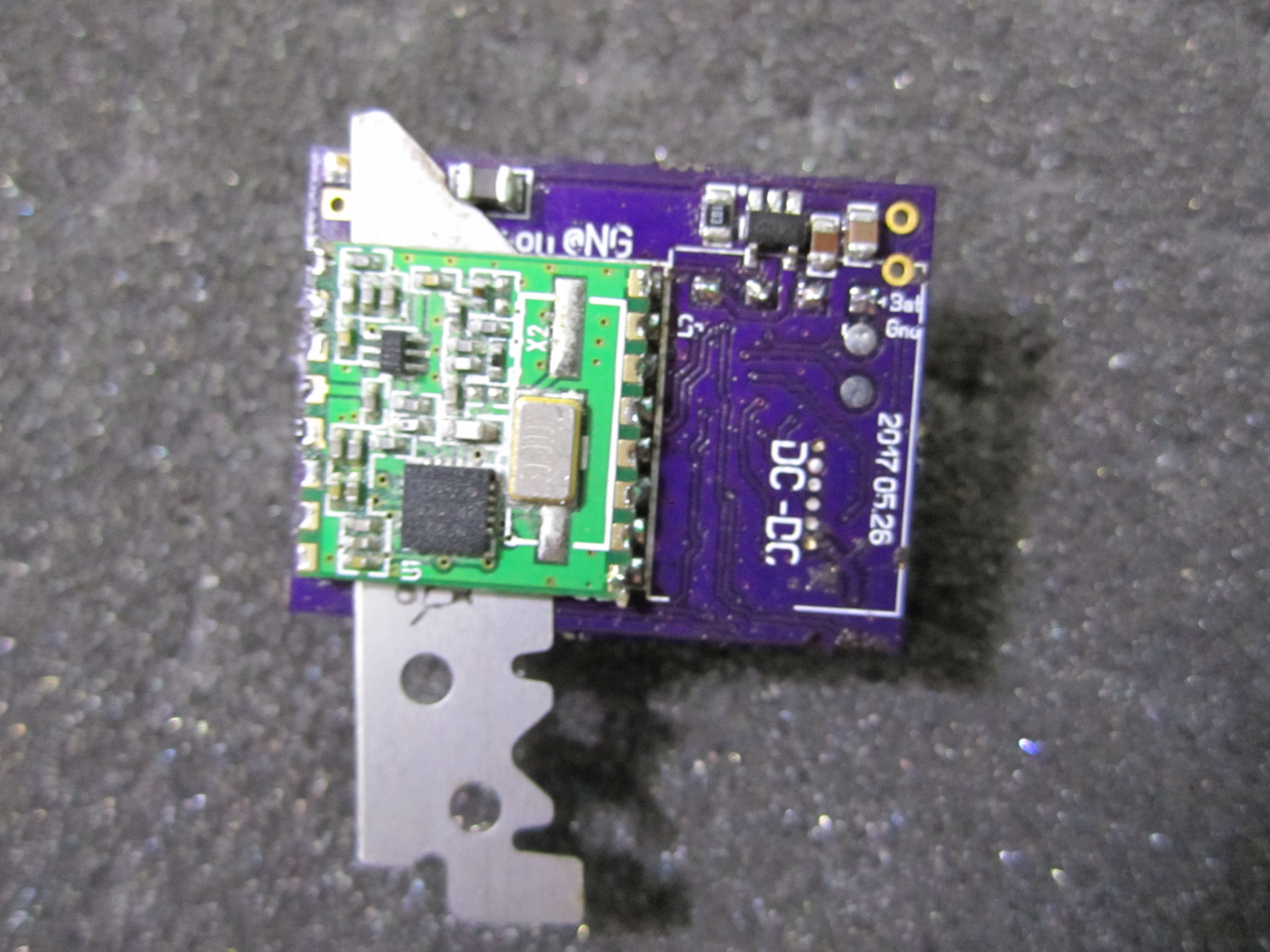

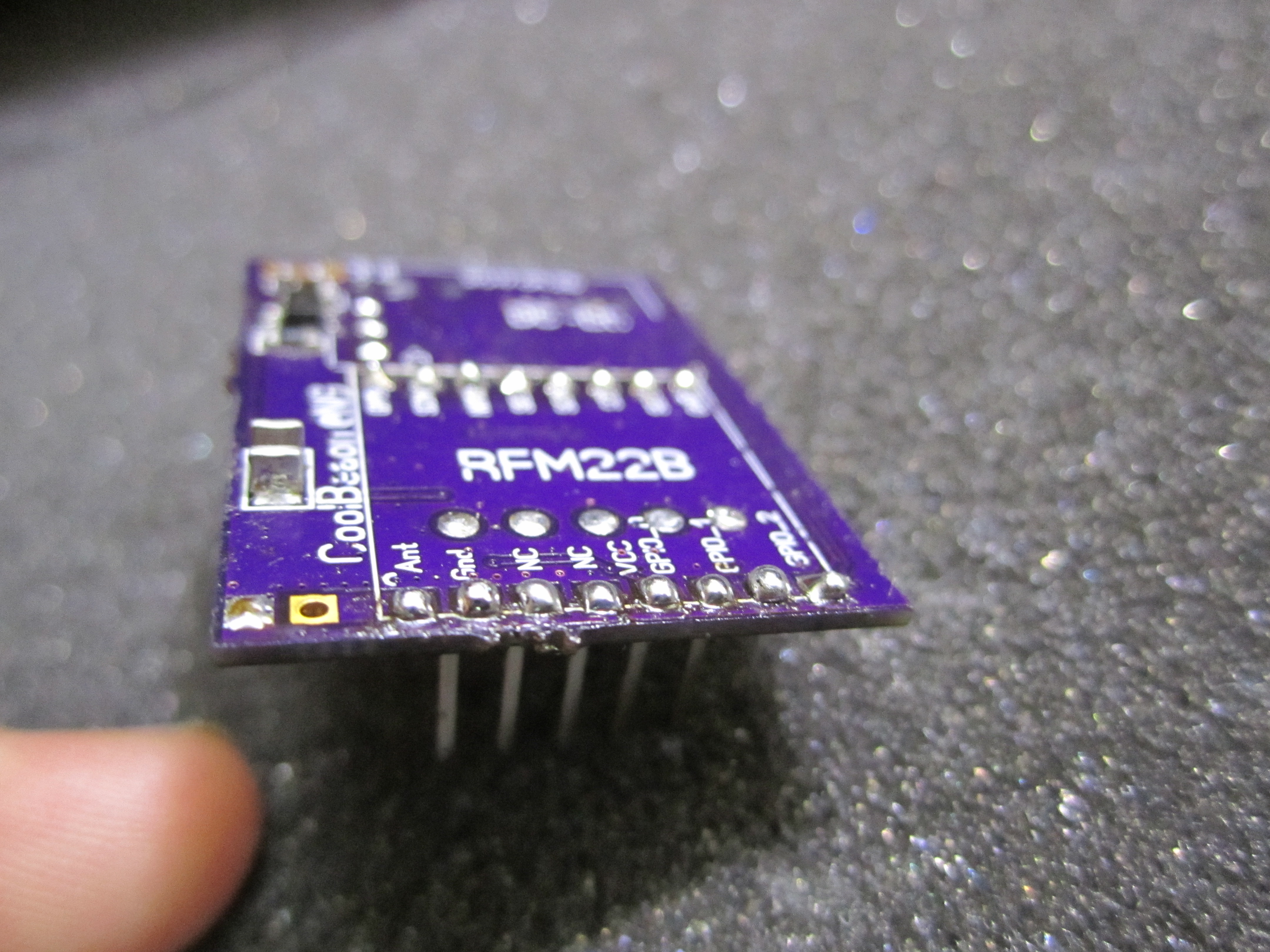

на площадки под РФМку наносим толстые капли припоя, и напаиваем РФМку подложив лезвие на выводы разъема.

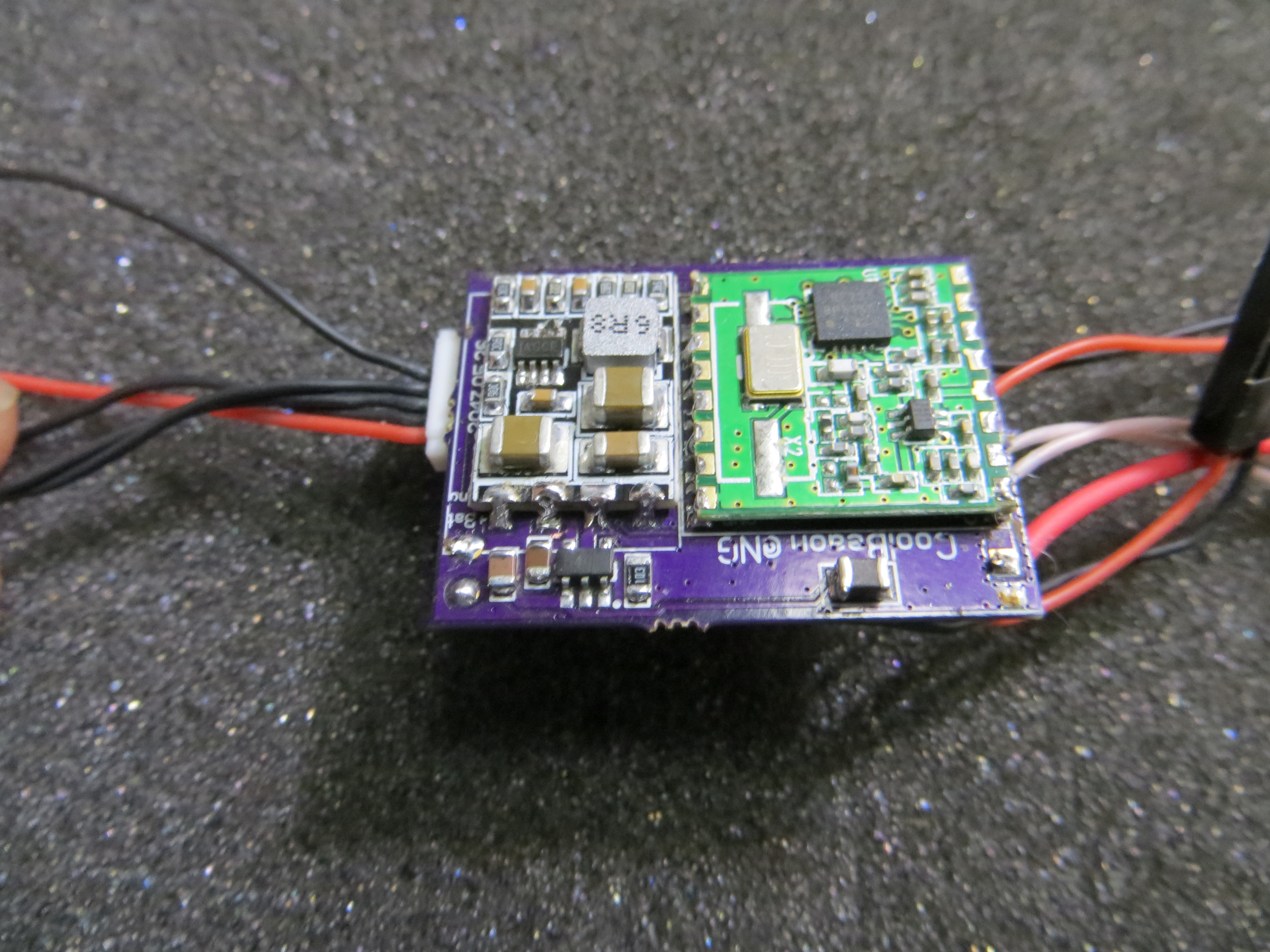

в последнюю очередь ставим Dc-DC опять же с лезвием.

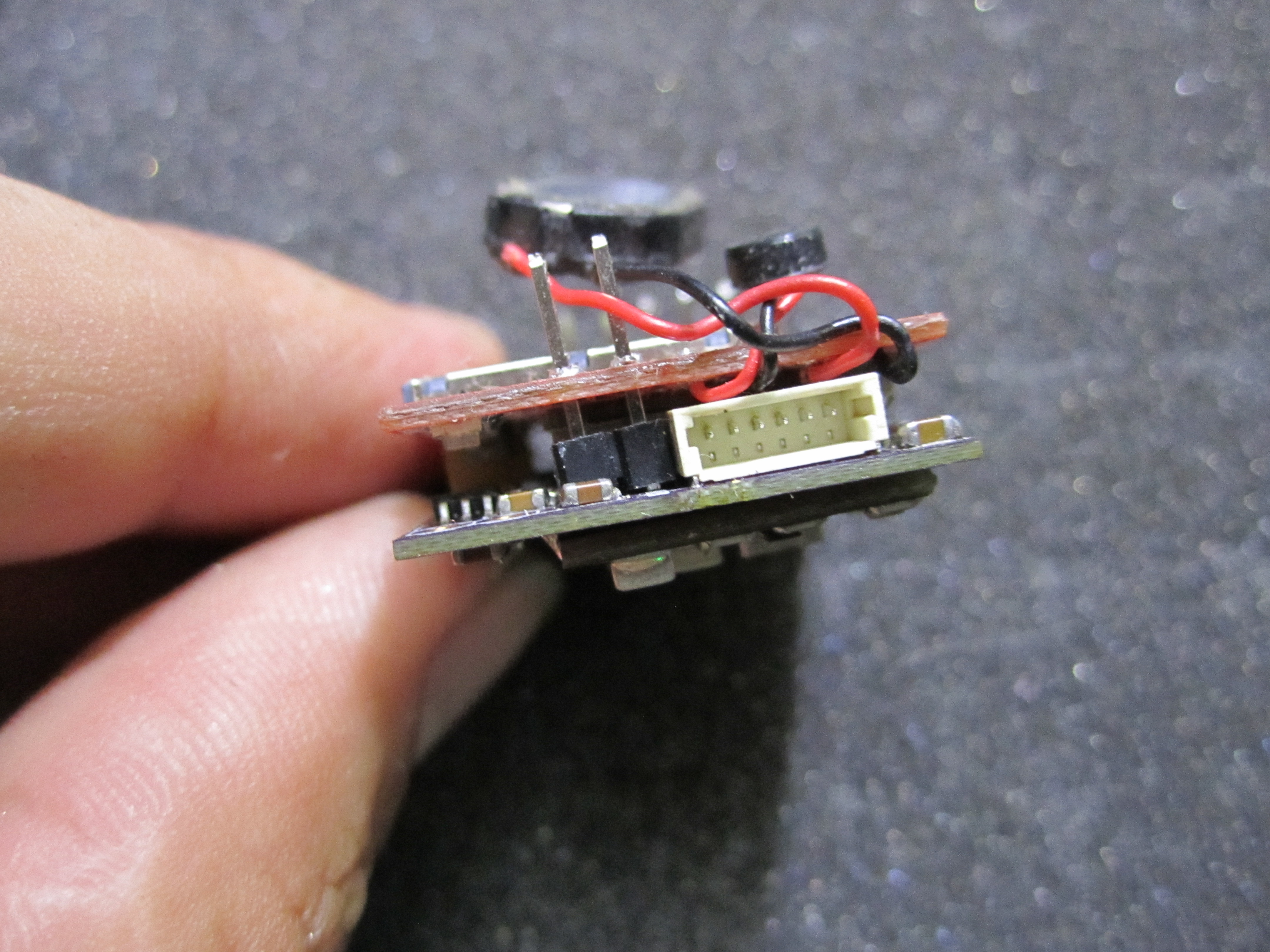

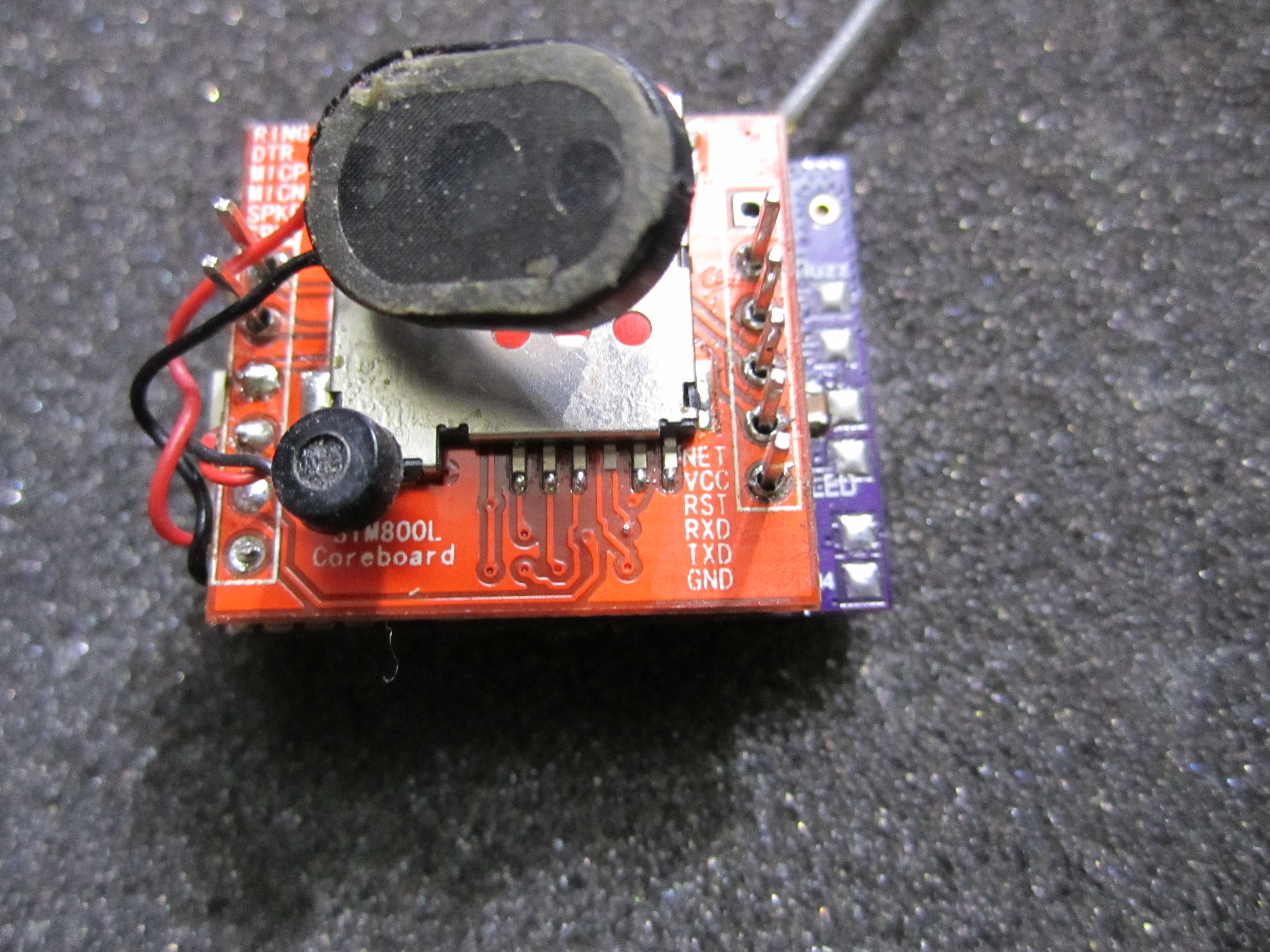

Теперь можно померять телефонный модуль, но вот паять его пока рано. Отлаживать можно без пайки, слегка подогнув разъемы для пружинистости

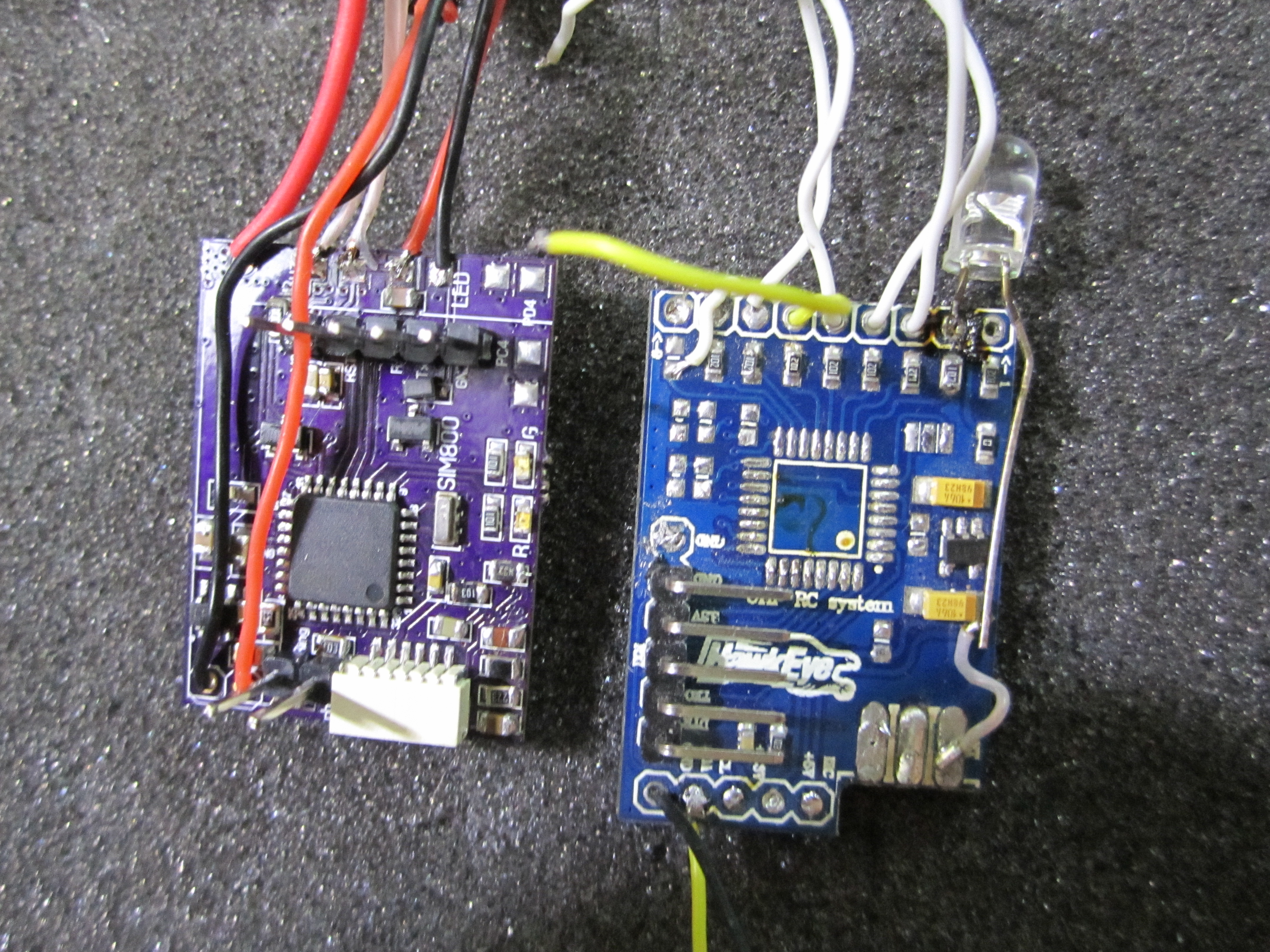

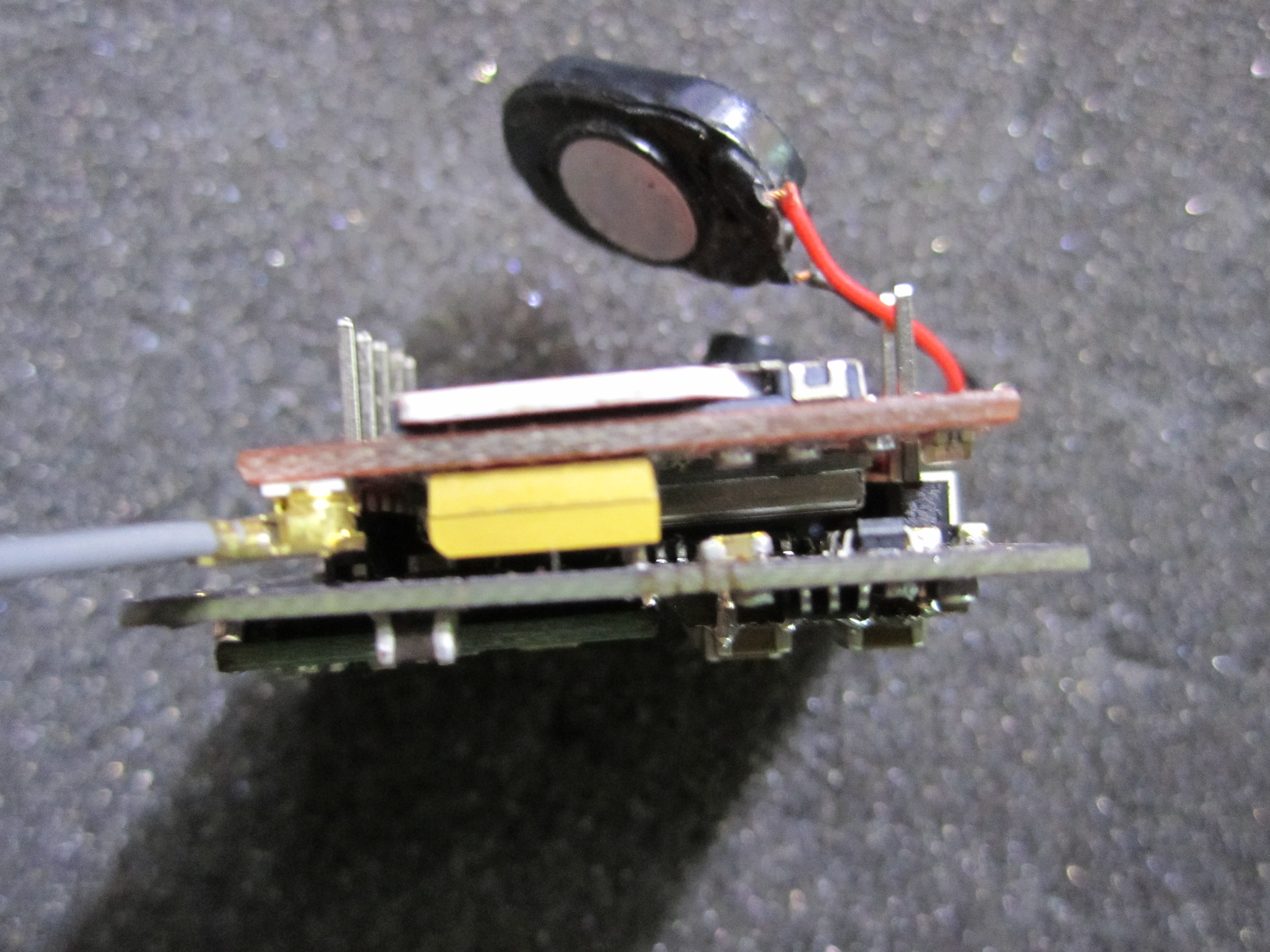

вот маяк в сравнении с платой HawkEye, с которой все было пересажено

Текущая прошивка  не подходит, нужно поменять назначение пинов. Следите за новостями

Упс, попутал Исправил, перевыложил. А этот экземпляр придется на соплях собирать...

Также выложил на Гитхаб исходники с дефайнами под эту плату. При разводке была попытка сделать аппаратную модуляцию, а не через прерывание - но пока не могу найти полную документацию на RFM где бы описывалось как программируются выводы GPIO

UPD. нашел. К тому же я забыл выводы РФМки GPIO_0 и GPIO_1  соединить с ее же ногами Tx_Ant и Rx_Ant соответственно, на новой плате это будет исправлено.

У Вас в какой версии arduino собирается?

Брал библиотеку с https://github.com/ArduPilot/ardupilot/tree/master-AVR

arduino 1.8.3, при компиляции вылезет куча ошибок:

In file included from d:\Documents\Arduino\libraries\GCS_MAVLink/AP_HAL/AP_HAL.h:9:0,

                 from d:\Documents\Arduino\libraries\GCS_MAVLink\GCS.h:10,

                 from d:\Documents\Arduino\libraries\GCS_MAVLink\GCS_Common.cpp:20:

d:\Documents\Arduino\libraries\GCS_MAVLink/AP_HAL/AP_HAL_Boards.h:295:2: error: #error "Unknown CONFIG_HAL_BOARD type"

 #error "Unknown CONFIG_HAL_BOARD type"

  ^

d:\Documents\Arduino\libraries\GCS_MAVLink/AP_HAL/AP_HAL_Boards.h:299:2: error: #error "No CONFIG_HAL_BOARD_SUBTYPE set"

 #error "No CONFIG_HAL_BOARD_SUBTYPE set"

  ^

In file included from d:\Documents\Arduino\libraries\GCS_MAVLink/AP_Param/AP_Param.h:32:0,

                 from d:\Documents\Arduino\libraries\GCS_MAVLink\GCS_MAVLink.h:10,

                 from d:\Documents\Arduino\libraries\GCS_MAVLink\GCS.h:12,

                 from d:\Documents\Arduino\libraries\GCS_MAVLink\GCS_Common.cpp:20:

d:\Documents\Arduino\libraries\GCS_MAVLink/StorageManager/StorageManager.h:39:2: error: #error "Unsupported storage size"

 #error "Unsupported storage size"

  ^

In file included from d:\Documents\Arduino\libraries\GCS_MAVLink/DataFlash/DataFlash.h:12:0,

                 from d:\Documents\Arduino\libraries\GCS_MAVLink\GCS.h:13,

                 from d:\Documents\Arduino\libraries\GCS_MAVLink\GCS_Common.cpp:20:

d:\Documents\Arduino\libraries\GCS_MAVLink/AP_GPS/AP_GPS.h:26:37: fatal error: GCS_MAVLink/GCS_MAVLink.h: No such file or directory

 #include <GCS_MAVLink/GCS_MAVLink.h>

                                     ^

compilation terminated.

exit status 1
Ошибка компиляции для платы Arduino Pro or Pro Mini.

Спасибо, дело пошло.

Вылезла ошибка:

sketch\rfm22b.h:152:30: note: in expansion of macro 'SDO_read'

     Result = (Result << 1) | SDO_read;

                             ^

exit status 1
'PINA' was not declared in this scope

По незапаяным на фото резисторам это понятно.

P.S. поднимать под Линукс среду для сборки этого преоекта очень бы не хотелось, если возможно под arduino в Windows собрать.
