Еще один трекер для беспилотника (записей: 372)

  • Аватар профиля Alex135 Alex135 в 7 г., 8 мес. назад

    на моей платке sim800

    #define GSM_EN   10

    #define GSM_INT  PD3 // pin 1  нет таких названий,

    #
  • Аватар профиля Alex135 Alex135 в 7 г., 8 мес. назад
    [2017-03-02 08:36:32] night_ghost писал(а): В ардуине есть версии с ОптиБутом, надо просто поискать. У меня есть отдельная плата "OptiBoot on 32-pin CPUs" но у меня ардуино сильно тюненое

    А можешь, ведь есть?, выложить зип с бутом. Уже 100 процентов заработает тогда

    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 7 г., 8 мес. назад

    Итак. Приемник у меня такой, ноги согласно наклейкам.

    Выводы I2C использованы в роли аналоговых входов +5 и+бат, к ним добавлены делители (из SMD резисторов прямо на плате), номиналы в конфиге. SCL это +5 а SDA +бат.

    выводы SIM800 со стороны антенны, начиная от GND по порядку:

    gnd, ch4, ch3, ch2, +vcc

    выводы SIM800   с другой стороны, начиная от той что напротив  GND

    динамик - и +, микрофон - и +, ch6,ch5

    остатние ноги:

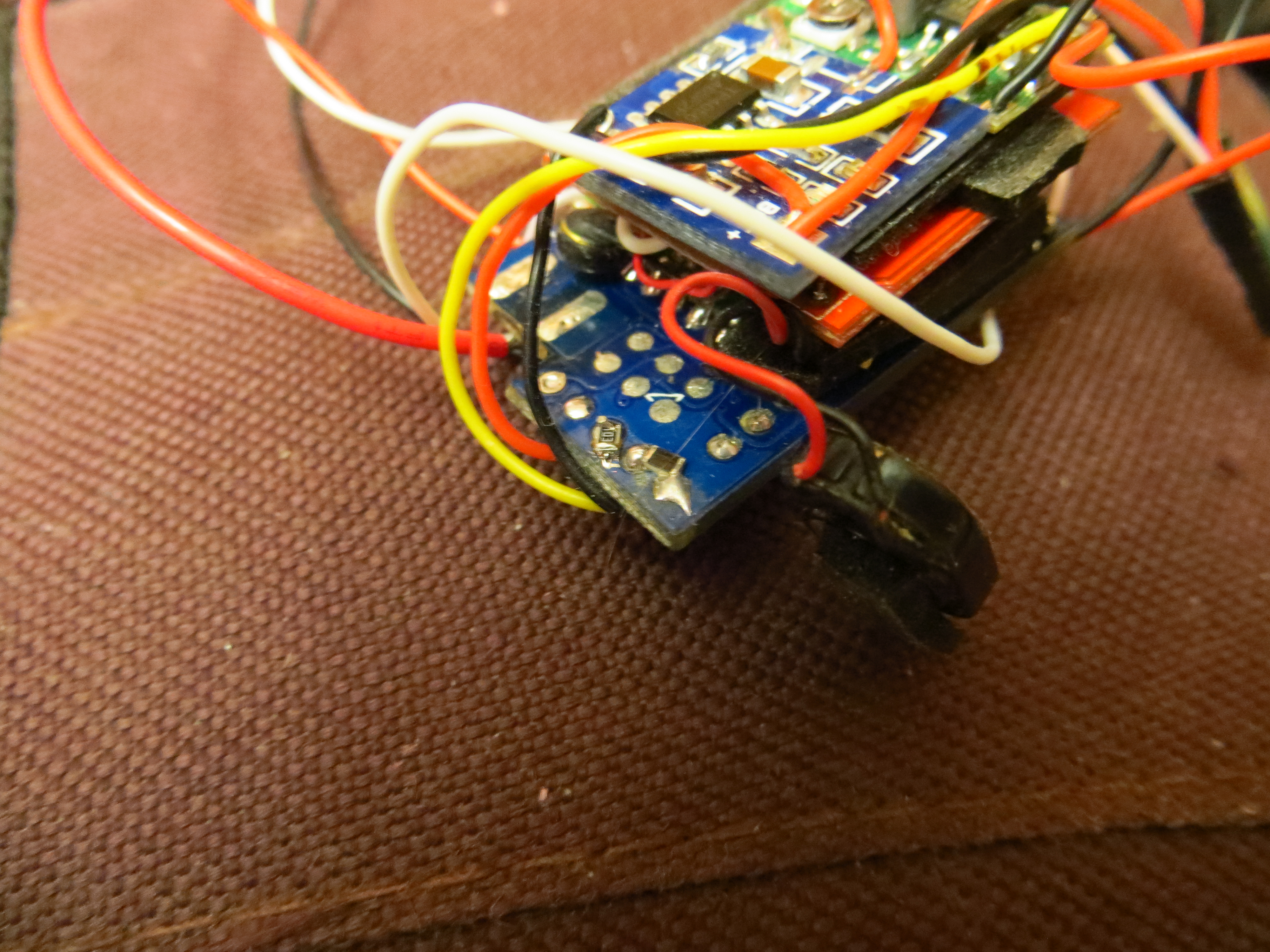

    Вывод PWM/RSSI использован для пищалки, но на плату установлен дополнительный полевой транзистор. К CH7 подключен светодиод на землю, для мощных также нужен доп ключ. Земля, питание (до 6S) и RX c разъема идет на коптер. На последней фото также видны стабилизатор +4.6в и контроллер заряда лития на TP4056, использованы готовые платы. От 5в заряжавка сильно грелась, поэтому пришлось убавить.

    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 7 г., 8 мес. назад

    Папка OptiBoot как она есть в моей ардуине, расширение ZIP удалить



    Прикрепленные файлы

    1. optiboot.tgz.zip (35.6 KB)
      7 г., 8 мес. назад
    #
  • Аватар профиля Alex135 Alex135 в 7 г., 8 мес. назад

    Буду ковыряться,инфы насыпал :-D

    спасибо.

    #
  • Аватар профиля Alex135 Alex135 в 7 г., 8 мес. назад

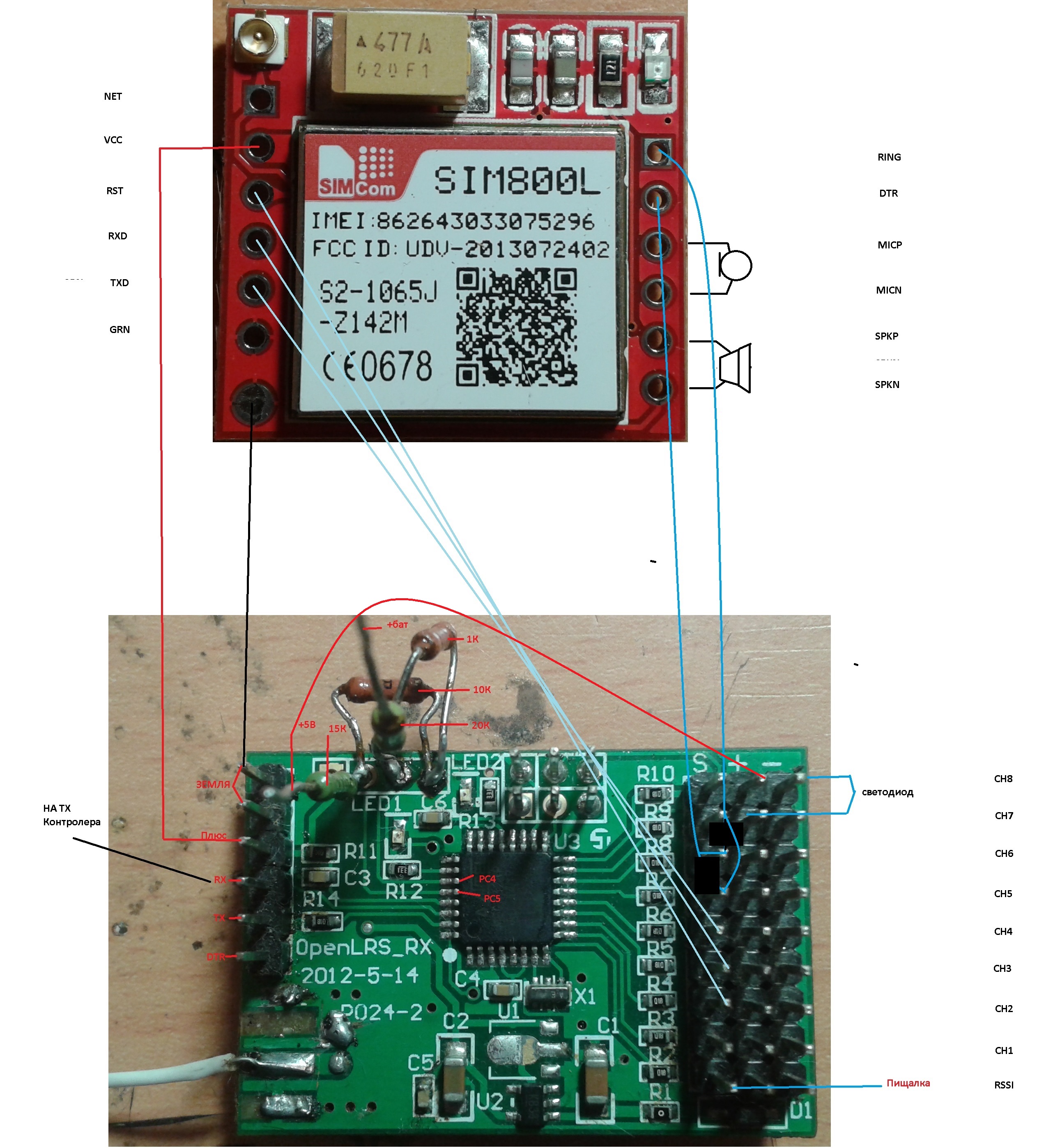

      вот у меня вот так выходит если по прочитанным параметрам

    #
  • Аватар профиля Alex135 Alex135 в 7 г., 8 мес. назад

    CH4-TX     пин12  (PCINT0/CLKO/ICP1)  PB0

    CH3-RX     пин11  (PCINT23/AIN1)      PD7

    CH2-RST    пин10  (PCINT22/OC0A/AIN0) PD6

    CH5-RING   пин13  (PCINT1/OC1A)       PB1

    CH6-DTR    пин14  (PCINT2/SS/OC1B)    PB2



    #
  • Аватар профиля Alex135 Alex135 в 7 г., 8 мес. назад

    подключится к конфигуратору невыходит. Может потому что у меня не подключен SIM800? :-D

    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 7 г., 8 мес. назад

    Хм, в конфиге так:

    #define GSM_DTR  6  // PD6
    #define GSM_RING 7  // PD7
    #define GSM_RX   8  // PB0
    #define GSM_TX   9  // PB1
    #define GSM_EN   10 // PB2

    [2017-03-02 12:43:31] alex135 писал(а): Может потому что у меня не подключен SIM800?

    Очень на то похоже, окно подключения 3 секунды а при отсутствии SIM800 попытки его разбудить будут продолжаться минуты 2-3. Щас сделаю затычку чтоб поднималось без него.



    #
  • Аватар профиля Alex135 Alex135 в 7 г., 8 мес. назад

    питание платы подправил, но непомогло

    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 7 г., 8 мес. назад

    На картинке что-то СОВСЕМ не то что должно быть

    #
  • Аватар профиля Alex135 Alex135 в 7 г., 8 мес. назад
    [2017-03-02 18:37:57] night_ghost писал(а): На картинке что-то СОВСЕМ не то что должно быть

    Согласен, у тебя ведь хайвей их версий кстати тоже много. Питание главно чтоб было разведено правильно. Вот кстати делитель напряжения +5вольт соединил с общим +5, а c делителя  напряжения от батареи 3,7в соединять с общим+ на UARTе. НА оранже на уарте подавать можно только +3,3в иначе рфм капут

    А остальное как написано в конфиге

    [2017-03-02 13:10:36] night_ghost писал(а): Хм, в конфиге так:
    #define GSM_DTR  6  // PD6
    #define GSM_RING 7  // PD7
    #defineGSM_RX   8  // PB0
    #define GSM_TX   9  // PB1
    #define GSM_EN   10 // PB2



    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 7 г., 8 мес. назад

    Так нужен именно ДЕЛИТЕЛЬ а не просто сигнал с батареи на ногу кидать.

    #define VBAT_PIN 18 // A4 (PC4) - Vext_bat (1К на землю, 20К на батарею)

    #define VCC_PIN 19  // A5 (PC5) - Vcc_bat  (10к на землю, 15К на +5) или via magick mode

    UPD. собрал отладочную версию и выложил бинарник

    Кстати, я как-то не помню когда мы успели на брудершафт выпить. Наверное сильно пьяный был...

    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 7 г., 8 мес. назад

    Да, про батарею... то что называется +5 это на самом деле прямое питание с литиевой банки, подаваемое как на SIM800 так и на приемник, в коем свой стабилизатор.

    UPD. Разглядел делитель  8-O  ИМХО его лучче делать на таких вот резисторах - вибрации...

    #
  • Аватар профиля Alex135 Alex135 в 7 г., 8 мес. назад
    [2017-03-03 08:33:53] night_ghost писал(а): Кстати, я как-то не помню когда мы успели на брудершафт выпить. Наверное сильно пьяный был...

    ОК

    [2017-03-03 08:33:53] night_ghost писал(а): #define VBAT_PIN 18 // A4 (PC4) - Vext_bat (1К на землю, 20К на батарею) Разве не это на батарею? если не это тогда для чего этот делитель?
    [2017-03-03 08:40:23] night_ghost писал(а):  UPD. Разглядел делитель  8-O  ИМХО его лучче делать на таких вот резисторах - вибрации...
    я просто ради эксперемента как у вас собрать а там уже переделать по путевому






    #
