UPD. Конфигуратор лучше из исходников запускать, там много полезной отладки будет видно.

[2017-03-11 15:11:48] alex135 писал(а): где его взять?

там же, папка   ConfigTool. Запускать в MS VisualStudio 2010 или новее

[2017-03-11 15:11:48] alex135 писал(а): в двух словах написать что искать и как или показать

В GSM консоли надо бы с модулем пообщаться как-нибудь - для чего вообще консоль нужна, хотя бы AT ему сказать, а в идеале всю последовательность команд до отправки СМС (смотреть файл gsm.info). И не видео (это транжирство времени) а скриншот результата. Тогда сразу будет понятно что и где пошло не так.

ЗЫ. Вся работа с модулем в файле gsm_core.h, инициализация в GSM::begin()

Это 146% неверное подключение. Остается взять ФТДИ, подключить землю, и прощупывать пином RX что делается на линиях RX TX модуля. Можно еще и отпаивать их временно от ардуины.

Кстати, AltSoftSerial  имеет жесткое назначение выводов RX TX, и если поправить в конфиге выводы, назначенные на GSM- модуль то ничего работать не будет.

Маяк подключается к конфигуратору только на 57600, а потом включит авто-бауд. У ГСМ-модуля автобауд включен по умолчанию.

[2017-03-13 18:08:18] alex135 писал(а): фото крупным планом со стороны проводников с торца где вся паутина модуль +rls

Маяк уже вклеен в трубу, и ОЧЕНЬ неохота вытаскивать.  Что это даст ежели в конфиге есть все необходимые данные?

[2017-03-13 18:08:18] alex135 писал(а): Запускал много непонятног надо изучать

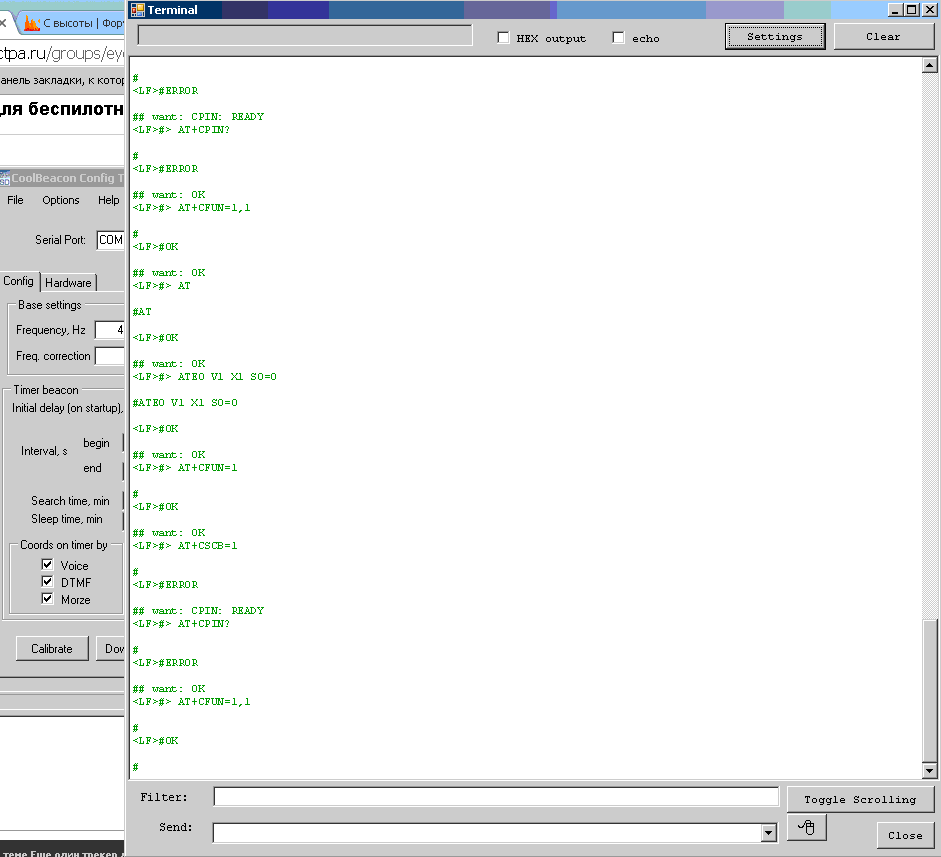

Тут я ничем помочь не могу. Вобщем-то туда лезть не обязательно, в консоли все отладочные сообщения должно быть видно, и если СРАЗУ открыть консоль то должна быть видна инициализация модуля (скриншот ранее)

[2017-03-13 18:08:18] alex135 писал(а): орлинный глаз он один в один как моя плата по крайней мере МК и сторона возле PWM выводов

Я бы не стал доверять и прозвонил бы до ног камня. Все же чудесов не случается

[2017-03-14 17:19:00] alex135 писал(а): Могу фотками показать  и расписать что куда идет хотя смысл?

Надо не расписывать а перепроверить, прозвонив от выводов модуля до ног АТМеги. А для начала промерить напряжения на ВСЕХ ногах модуля.

[2017-03-14 17:19:00] alex135 писал(а):  потому как на ардуино уно 7 и 8 контакт

надо не комменты смотреть а доку к либе, или напрямую ее исходники. Где в файле AltSoftSerial_Boards.h будут такие строки

// Arduino Uno, Duemilanove, LilyPad, etc

//

#elif defined(__AVR_ATmega168__) || defined(__AVR_ATmega328P__)

 #define ALTSS_USE_TIMER1

 #define INPUT_CAPTURE_PIN               8 // receive

 #define OUTPUT_COMPARE_A_PIN            9 // transmit

 #define OUTPUT_COMPARE_B_PIN           10 // unusable PWM

Вот это собственно и есть РЕАЛЬНОЕ задание ног, для АТмеги это PB0 и PB1

[2017-03-14 17:19:00] alex135 писал(а): Все у меня нет вариантов

Вариант я уже предложил - взять ФТДИ и прослушать ею ноги TX и RX по очереди, возможно отпаяв TX от модуля

[2017-03-14 17:19:00] alex135 писал(а): рылся в файле gsm_core

И как количество отладки там, не впечатлило? У меня этот модуль поднялся  месяца через 2 после начала борьбы с ним, и ничего, работает...

"Люди редко терпят поражение. Обычно они сдаются сами задолго до этого" (С)

Я не могу отладить Вашу железку не имея к ней доступа. А Вы не делаете то что я прошу - на радость "проблеме". Неужто сложно протыкать вольтметром ноги модуля?

Так, теперь вопрос - как вообще оно все питается? Ring должен быть 0 - на модуле земля есть?

при включении рация говорит питание 5 вольт, если не подключать говорит питание одной банки, если включить только 5 вольт молчит
