MinimOSD - новая прошивка (записей: 1258)

  • Аватар профиля Suris2009 Suris2009 в 8 г., 5 мес. назад

     Вышел из положения, запитав USB-хаб от 5.3в и получив таким образом 5.0в на FTDI/// Так я же запитывал непосредственно минимосд от чистых 5 вольт... А фдти питалось от юсб.



    #
  • Аватар профиля TSV TSV-2 пунктов в 8 г., 5 мес. назад
    [2016-06-17 10:43:59] night_ghost писал(а): скажем  так - они соединяют цифровую и аналоговую части по земле и питанию. А откуда куда идет это вопрос личный :) - вполне можно питать ОСД и видеокоммутатор от 12 в, замкнув перемычки.

    То, что идти может с обоих сторон при замкнутых перемычках, понятно, я по вашей наводке даже проверил это на себе.

    Я предлагал проверять +5 на аналоговых ногах питания МАХ при прошивке именно для того, чтобы однозначно быть уверенным, что +5 точно есть на обоих частях и не просажено.

    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 8 г., 5 мес. назад
    [2016-06-17 10:48:15] suris-aleksandr писал(а): На самолёте у меня питается 5В от апм2.6,

    На всех форумах, во всех базах знаний первым делом говорят что OSD и радиомодемы не стОит кормить от мозга, что лучше поставить простенький DC-DC преобразователь и кормить от него, благо совсем не дефицит и стОят копейки. Но почему-то большинство таки упорно кормят от мозга - наверное решили сами собрать все возможные грабли...

    PS. Общее потребление моего коптера с выключенными моторами составляет 0.7а по 12в, или больше ампера по 5в. Помимо питания мозга есть еще 3 независимых DC-DC - для видео, для подвеса, для зарядки камеры. И я считаю что надо делать именно так.

    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 8 г., 5 мес. назад
    [2016-06-17 11:06:00] serdg писал(а): что +5 точно есть на обоих частях и не просажено.

    Кстати да - случись брачок на плате, и с 100+ма потребления может и сесть заметно на сопротивлении дорожек.

    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 8 г., 5 мес. назад

    v857

    • исправлен баг с выбором панели в конфигураторе
    • комплиментарный фильтр панели panEff изменен с 1/10 на 1/100
    • попытка изменить поведение горизонта для больших кренов (>70grad)
    • мелкие изменения



    #
  • Аватар профиля TSV TSV-2 пунктов в 8 г., 4 мес. назад

    На заметку - вот здесь однозначно правильные модули питания для АПМ, те самые, с частотой преобразования 1,5МГц на микросхеме MP1584EN. Купил себе такой, проверил, соответствует картинке, на выходе 5,4В,  на ногах контроллера 4,9В. Грузил до 2А, выход не изменился, на 3А нечем нагрузить, но и так всё ясно. Отличительный признак для визуального опознавания правильности модуля - SMD дроссель с маркировккрй 4R7 на нижней части платы, где микросхема драйвера.

    http://ru.aliexpress.com/item/APM2-5-APM2-6-Power-Module-w-UBEC-and-XT60-connectors/1807862501.html?spm=2114.13010608.0.62.Ps1mtQ

    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 8 г., 4 мес. назад

    Спасибо за ссыль, но может в новой теме лучше отписАться дабы в поиске было?

    #
  • Аватар профиля TSV TSV-2 пунктов в 8 г., 4 мес. назад

    А что за новая тема? Я только за этой слежу.

    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 8 г., 4 мес. назад

    А кто мешает создать самостоятельно? ;) Вобщем-то выбор питалова мало связан с разработкой прошивки ОСД

    #
  • Аватар профиля TSV TSV-2 пунктов в 8 г., 4 мес. назад

    Так я просто по следам давнего поста, помню, что правильный модуль интересовал, вот и кинул инфу. Меня этот вопрос интересовал только в связи с неустойчивой работой ОСД из-за пониженного напряжения своего аналогичного модуля, на который давал ссылку раньше. А этот правильный, может кому сгодится при аналогичных проблемах именно в контексте ОСД.

    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 8 г., 4 мес. назад

    Дык а я про то что правильный повермодуль может быть полезен не только в этом контексте :)

    Вот только что закончил починку - на учебном коптере ОСД работает безукоризненно, а на съемочном то через строку, то не инициализируется, то перегружается, то еще что. Добавил диод и конденсатор на 2200 мкф - и все как рукой сняло. А вся разница - на учебном такой 1.5МГц преобразователь а на съемочном обычный дешевый 60КГц. Нормальный не лезет малой кровью...

    #
  • Аватар профиля TSV TSV-2 пунктов в 8 г., 4 мес. назад

    Конденсатор - понятно, а диод-то зачем и где поставился?

    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 8 г., 4 мес. назад

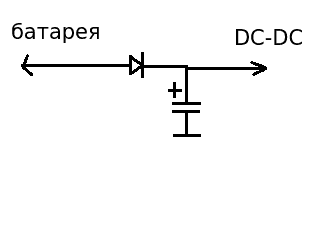

    Самая правильная развязка от шумного питания выглядит так:

    Диод не дает разряжаться конденсатору на просевший источник, в результате пульсации оказываются много меньше чем у обычных линейных RC и LC фильтров.



    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 8 г., 4 мес. назад

    v858

    • исправлено несколько ошибок в конфигураторе
    • поддержка локализации! Файл lang.txt в каталоге с EXE-файлом
    • поддержка переключения экранов по времени (не тестировалось)
    • файл default.osd загружается при запуске если есть
    • исправлен баг с реверсным RSSI
    • Исправлено поведение Горизонта при больших кренах
    • Панель Результаты полета (Flight Data) выключается не по времени а по движению стика газа или переключению экрана ОСД
    • Увеличена ширина панели Real Heading
    • Флеш-память проверяется после записи! Нет больше багов, вызванных некорректной записью во флеш
    • ILS теперь позволяет заходить на полосу с противоположной стороны
    • исправлен баг в ILS с неверным размером горизонта
    • ILS: если посадочные маркеры не видны то отображается стрелка нужного направления поворота
    • некоторые оптимизации размера чтобы все это впихнуть :)



    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 8 г., 4 мес. назад

    v859

    • работает UAVtalk!
    #
