Несколько полезных плат (записей: 8)

  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 7 г., 8 мес. назад

    Развел несколько плат для разных нужных устройств.

    1. Датчик тока и напряжения на ACS712 - ток до 30А, размер 14*12мм. Можно пересаживать с такого модуля, получается дешевле чем покупать детали по раздельности.

    Order from OSH Park



    2. GPS для комнатных мухолетов на базе GMS-g6a

     Order from OSH Park

    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 7 г., 8 мес. назад

    3. OpenSource Headtracker для очков FatSark

     Order from OSH Park





    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 7 г., 8 мес. назад

    И еще 2 платы, не относящиеся к леталкам.

    4. 4-фазный выпрямитель на "идеальных диодах" на базе микросхем LT4320. Предназначен для замены диодного моста автомобильного генератора, но может использоваться для других подобных целей.



     Order from OSH Park



    5. Ардуино-подобная плата для  ATmega644, к моему удивлению китайцы такое не выпускают почему-то.

     Order from OSH Park





    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 7 г., 7 мес. назад

    И еще парочка.

    GPS плата диаметром 25мм, для установке в колпачке от бахил.



    Order from OSH Park





    ВЧ балласт для свечи накаливания печки ШААЗ, для монтажа прямо на свечу, по этой схеме. Специально  для утилизации полевиков и конденсаторов из дохлых регулей :)



     Order from OSH Park





    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 7 г., 7 мес. назад

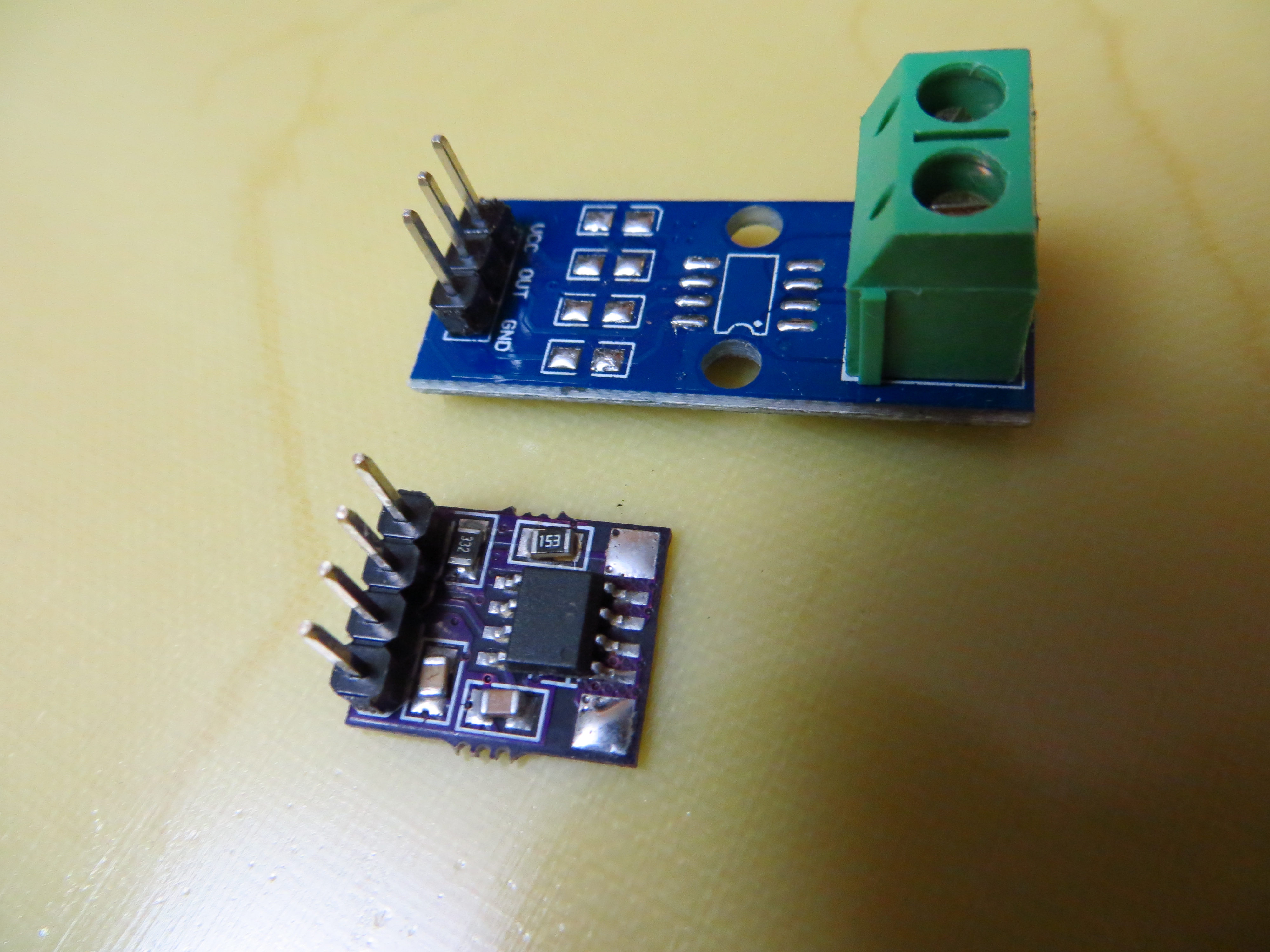

    Ну вот и первая партия плат приехала. Датчик тока:

    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 7 г., 6 мес. назад

    Мелкий датчик проверен в работе. Понравился настолько что сразу же развел и заказал датчик тока до 60А на двух чипах.



    Второй чип подключен к тому же выводу, выходной сигнал усредняется на резисторах.

    Order from OSH Park

    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 7 г., 5 мес. назад

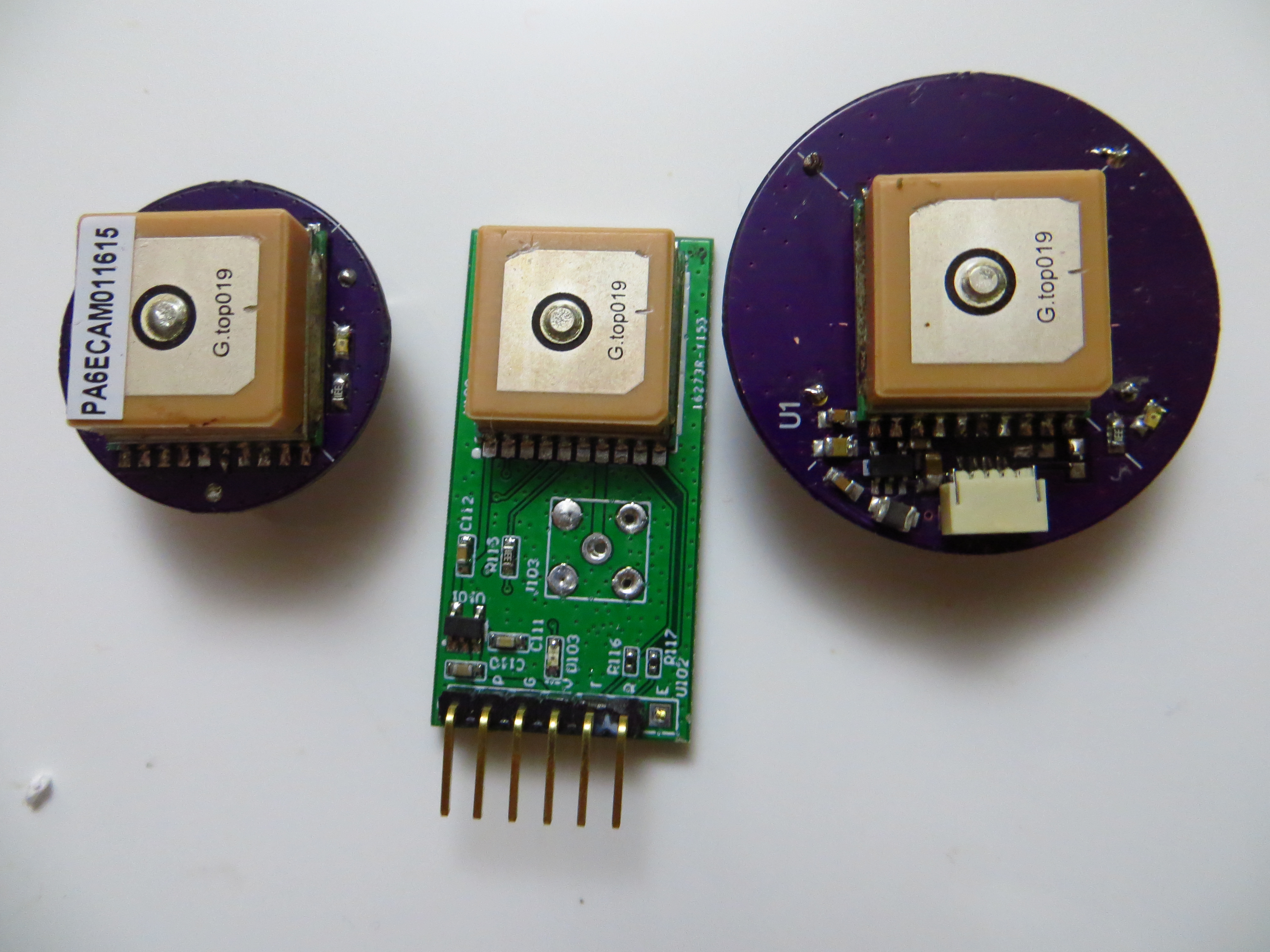

    вот результат массовой трансплантации: по середине оригинал, по краям два варианта пересадки деталей.

    #
  • Аватар профиля Night_Ghost Night_Ghost287 пунктов в 7 г., 5 мес. назад

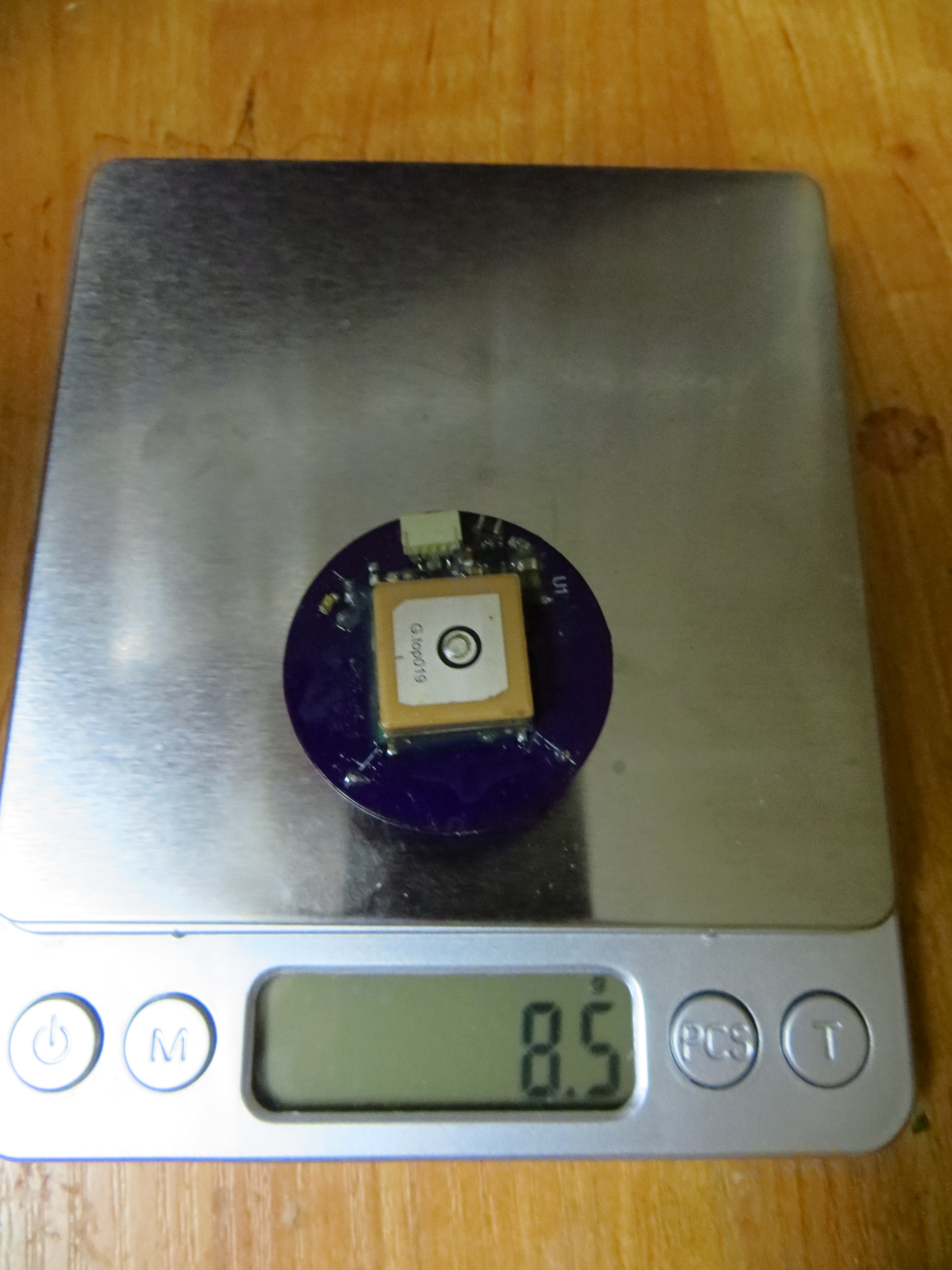

    А вот получившийся вес

    #
